جدول تبدیل گلند pg به میلیمتر

تبدیل سایز pg به میلیمتر

جدول تبدیل pg به میلیمتر و یا جدول گلند pg ، نشان دهنده یک استاندارد در لوله های برق است که برای کاهش خطرات احتمالی و کمک به مهندسان برای اجرای انتقال کابل مناسب برای هر قسمت مورد استفاده قرار می گیرد. به طور کل استفاده از جدول گلند pg این امکان را به مهندسان می دهد که وزن تقریبی ، ضخامت کابل لوله فولادی برق را با توجه به استانداردهای تبدیل سایز pg به میلیمتر به دست آید. همچنین برای لوله های برق پروژه های ساختمانی جهت حدیده کاری نیاز به حدیده لوله برق می باشد تا عمل حدیده کاری به طور صحیح و کامل انجام شود.

در جدول پیش رو تبدیل سایز pg به میلیمتر می توانید کوچک ترین جزئیات ابعاد لوله فولادی برق را مطابق به استانداردهای لوله برق مشاهده کنید و با مشاهده سایز کابل قابل استفاده حتی وزن لوله های برق را محاسبه نمایید. لوله های فولادی pg ، محافظ عالی برای کابل های برق هستند و مانع برق گرفتگی و آسیب به سیم های برق  توسط حیوانات می شود.

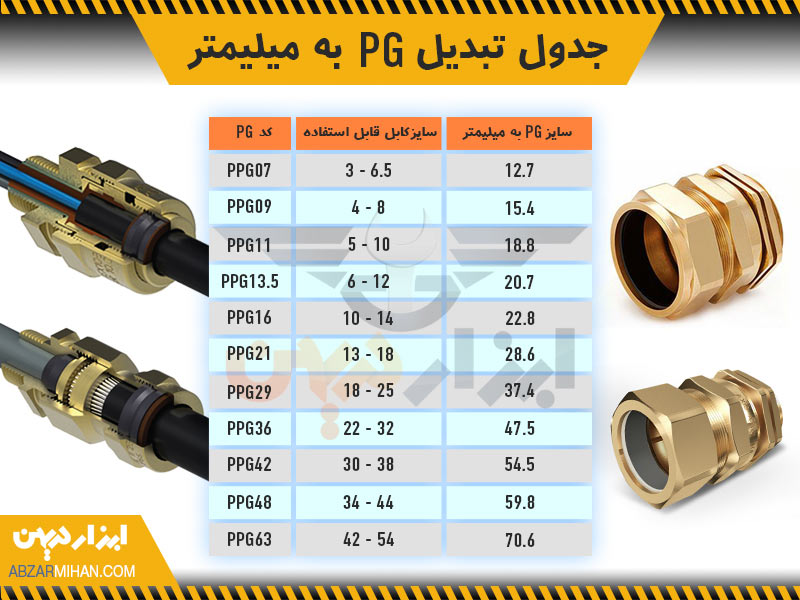

سایز PG به میلیمتر سایز کابل قابل استفاده کد PG
12.7 6.5-3.0 PPG07
15.4 4.0-8.0 PPG09
18.8 5.0-10.0 PPG11
20.7 6.0-12.0 PPG13.5
22.8 10.0-14.0 PPG16
28.6 13.0-18.0 PPG21
37.4 18.0-25.0 PPG29
47.5 22.0-32.0 PPG36
54.5 30.0-38.0 PPG42
59.8 34.0-44.0 PPG48
70.6 42.0-54.0 PPG63

برای برش لوله های برق ، گردبر کبالت آهن 22 ، گردبر آهن کبالت25 ، گردبر آهن کبالت30 و گردبر آهن کبالت 38 کاربردی ترین گردبر آهن کبالت هستند که برای برش مورد استفاده قرار می گیرند.

تبدیل pg به اینچ

جدول تبدیل pg به اینچ در لوله های کاندوئیت pg از سایز pg11 الی pg48  اینچ میباشد. لوله های کاندوئیت pg با استفاده از ورق های گالوانیزه تولید می شوند و برای پروژه هایی همچون نصب دوربین مدار بسته ، کابل کشی در لوله های صنعتی بسیار کاربرد دارد.

 تبدیل سایز لوله به اینچ ( لوله های فولادی معروف به سایز اینچی ) و پرکاربرد ترین سایز لوله های pg به شرح ذیل می باشد:

  1. لوله 5/13 با قطر 2 سانتی متر
  2. لوله 16قطر 2.5 سانتی متر
  3. لوله 21 قطر 3 سانتی متر
  4. لوله 29 قطر 4 سانتی متر
  5. لوله 36 قطر 5 سانتی متر

جدول گلند pg

یکی از انواع محاسبه سایز گلند ، جدول گلند pg می باشد. این محاسبه با روش های مختلفی انجام می شود که یکی از محاسبات آن از طریق محاسبه با pg می باشد. گلند pg کاربردهای متفاوت و خاص خود را دارد و از این رو محاسبه سایز آن نیز مهم است. با توجه به داشتن قطر کابل ورودی به تابلو می توانید سایز گلندهای مختلف را بر حسب pg انتخاب نمایید. در جدول ذیل گلند pg برای قطر کابل 3 تا 54 میلی متر می باشد.

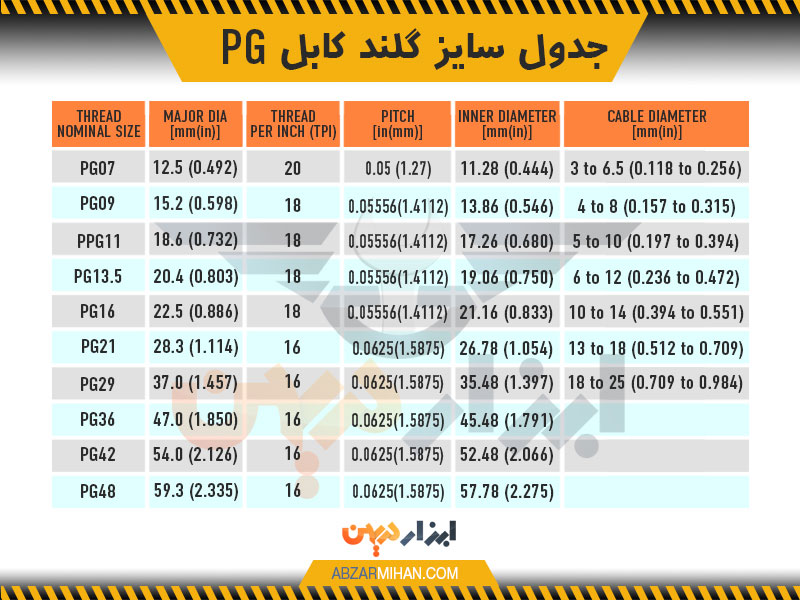

سایز گلند قطر کابل بر حسب میلی متر
pg7 3...6.5 mm
pg9 4...8mm
pg11 5...10mm
pg13.5 6...12mm
pg16 10...14mm
pg21 13...18mm
pg29 18...25mm
pg36 22...32mm
pg42 30...38mm
pg48 34...44mm
pg63 42...54mm



تبدیل گلند کابل برق

تبدیل گلند کابل برق برای اتصال دو سایز متفاوت کابل استفاده می شود و این نوع گلندهای کابل برق نیز دارای سایز بندی های خاص خود هستند. قسمت های اصلی و ساختار تبدیل گلند کابل برق به سه بخش تقسیم بندی می شود:

  • ردیوسرها : برای اضافه شدن سایز m20 به m32 قسمت خارجی تبدیل دنده می شوند و گلند بزرگ تر روی رزوه سایز 32 بسته می شود.
  • آداپتورها : برای کاهش سایز مورد استفاده قرار می گیرد و بر خلاف ردیوسرها در قسمت داخلی روزه ها قرار داده می شود. به طور مثال گلند کوچک تر از m20 داخل اداپتور قرار می گیرد.
  • مهره گلند: مهره گلند از حرکت تبدیل و گلند جلوگیری می کن.

زمانی که گام رزوه ها برای اتصال ماشین های صنعتی وجود نداشته باشد استفاده از تبدیل گلند کابل برق بهترین انتخاب می باشد.

ارسال نظر / پرسش در مورد جدول تبدیل گلند pg به میلیمتر
CAPTCHA
عباس در تاریخ یکشنبه ۱۶ بهمن ۱۴۰۱ :
سلام . جدول تبدیل pg به میلیمتر رو اگه لطف کنید ارسال بفرمایید
سلام وقت بخیر همین صفحه جدول رو داره میتونید کپی بگیرید
سعید در تاریخ شنبه ۳ دی ۱۴۰۱ :
سلام 15 رشته کابل (3x50) Cu/SC/XLPE/SG/SCT/ICWS/PVC داریم گلند PG75 بهش نمی خوره ایا نمونه بر حسب اینچ بهش میخوره.اگر نمونه مناسب دارید گاتولوگ رو برام بفرستید سفارش خرید بفرستیم خدمتتون
