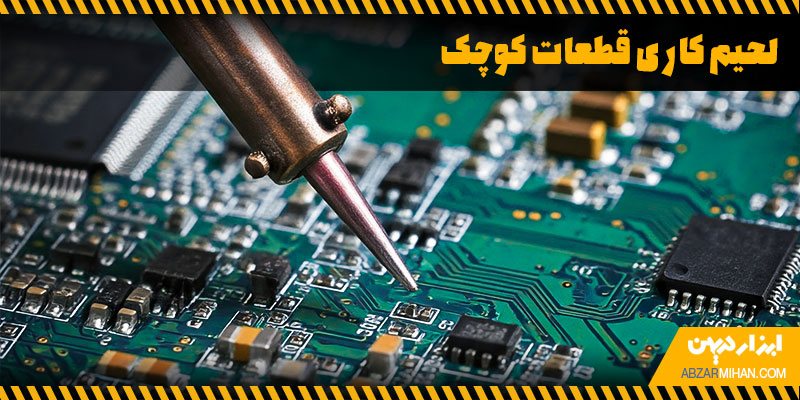

نحوه صحیح لحیم کاری قطعات کوچک | معرفی بهترین ابزار

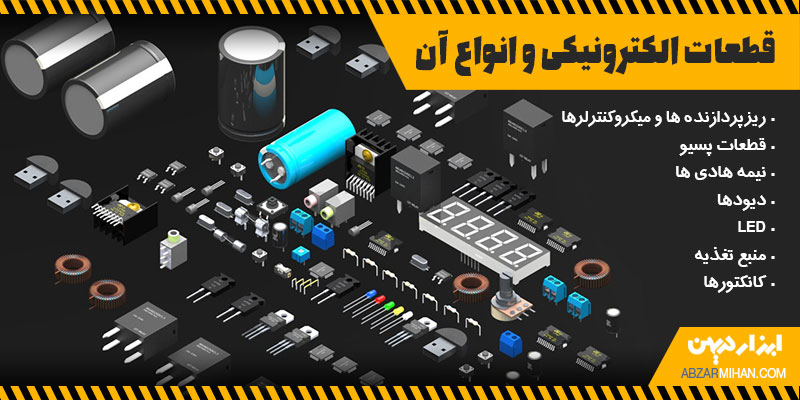

قبل از پرداختن به نحوه لحیم کاری قطعات کوچک ، بهتر است ابتدا به معرفی انواع قطعات الکترونیکی بپردازیم :

• قطعات پسیو : این قطعات که انرژی الکتریکی را تنظیم و ذخیره می کنند، شامل خازن، سلف و مقاومت هستند.
• نیمه هادی ها : مدارهای مجتمع و ترانزیستورهایی می باشند که جریان سیگنال های الکتریکی را کنترل می کنند.
• دیودها : این قطعات جریان الکتریکی را کنترل می کنند.
• LED : این قطعات وقتی جریان از آن ها عبور می کند، از خود نور ساطع می کنند.
• منبع تغذیه : قطعاتی که برق دستگاه را تامین و تنظیم می کنند به نام منبع تغذیه شناخته می شوند.
• کانکتورها : این قطعات، اتصال قطعات به یکدیگر را آسان می کنند. مثل پورت های یو اس بی (USB) یا کانکتورهای سیم
• ریز پردازنده ها و میکروکنترلرها : این قطعات به عنوان مغز بسیاری از لوازم الکترونیکی، داده ها را پردازش کرده و دستورالعمل ها را اجرا می کنند.

در این قسمت می خواهیم با عواملی که لحیم کاری یک قطعه یا برد را سخت و چالش برانگیز می کنند، آشنا شویم :

• کوچک بودن قطعات : قطعا لحیم کاری قطعات بزرگ کار سختی نیست و یک تعمیرکار مبتدی بعد از مدتی تمرین به راحتی می تواند لحیم کاری قطعات بزرگ را انجام دهد. در حالی که لحیم اری قطعات کوچک اینطور نیست و به دقت و توجه بالایی نیاز دارد زیرا قرار دادن قطعات در جای خود و لحیم کردن آن در محل صحیح کار دشواری است.
• فضای محدود برای لحیم کاری : هر چقدر برد کوچک تر باشد، فضای کاری هم محدودتر شده و لحیم کاری سخت تر می شود. لحیم کاری روی برد کوچک به دلیل فضای کم که حرکت دادن هویه و سیم لحیم را محدود می کند، بسیار سخت است و نیاز به دقت فراوانی دارد.
• کنترل حرارت : همانطور که می دانید، گرمای مورد نیاز برای لحیم کاری توسط دستگاه هویه تامین می شود. گرمای تولید شده توسط هویه می بایست به اندازه ای باشد که به قطعات آسیب وارد نشود. وقتی برد و قطعات کوچک هستند، حساسیت این موضوع بیشتر می شود، زیرا قطعات کوچک اگر در معرض گرمای بیش از حد قرار بگیرند بسیار زودتر دچار آسیب می شوند.
• اتصالات سست و شکننده : برای داشتن یک اتصال خوب می بایست لحیم کاری با ظرافت بیشتری انجام می شود. در بردهای کوچک، تراز کردن قطعات کار بسیار دشواری است.
• تجربه و مهارت : لحیم کاری قطعات کوچک سخت است، بنابراین نیاز به تجربه و مهارت دارد. مهارت و تجربه نیز مستلزم زمان، تمرین و ممارست، صبر و حوصله می باشد.

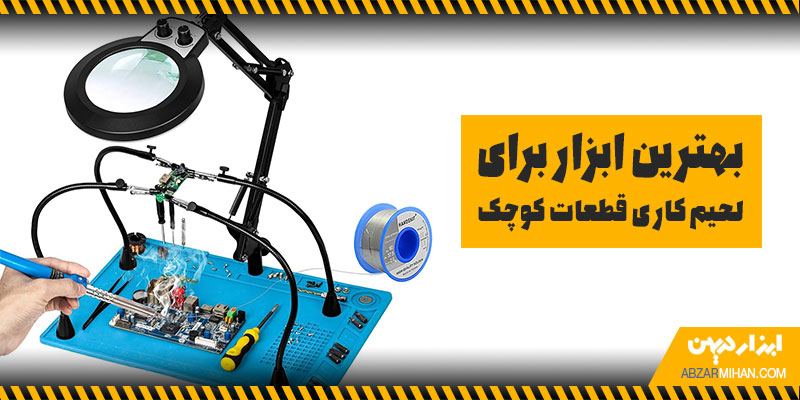

از آن جا که لحیم کاری قطعات کوچک سخت تر از قعات بزرگ تر است، اگر می خواهید یک لحیم کاری با کیفیت داشته باشید، حتما به نکات زیر توجه کنید :

• هویه مناسب

با توجه به اندازه بردی که روی آن کار می کنید، انتخاب این ابزار با نوک مناسب با آن از اهمیت بسیار بالایی برخوردار است. اگر می خواهید لحیم کاری شما با ظرافت انجام شود و در نهایت نیز اتصالات خوبی داشته باشید، از ابزاری استفاده کنیم که نوک کوچکی داشته باشد.

• ذره بین

برای داشتن دید بهتر، حتما از ذره بین استفاده کنید.

• پایه برد

یکی از لوازم جانبی لحیم کاری که به دست کمکی نیز معروف است، پایه برد می باشد. ستفاده از این وسیله سرعت و دقت شما را افزایش خواهد داد و تا حد زیادی از بروز اشتباه جلوگیری می شود.

• فلاکس مرغوب

اگر می خواهید یک اتصال تمیز و دقیق داشته باشید، حتما از یک مایع فلاکس مرغوب استفاده کنید.

• سیم لحیم نازک

سیم لحیم در بازار با ضخامت و قطرهای مختلف به فروش می رسد. هر چه قطعاتی که قصد لحیم کاری ان ها را دارید، کوچ تر باشد، می بایست از سیمی با قطر کم تر استفاده کنید. این کار باعث کنترل بیشتر شده و احتمال خطا و اشتباه در لحیم کاری را کاهش می دهد.

• مولتی متر

برای اطمینان از قوی بودن اتصال در قطعات کوچک از مولتی متر استفاده کنید.

• پنس یا موچین

از آن جا که پنس و موچین نوک ظریفی دارند، بنابراین برای نگه داشتن قطعات کوچک بسیار کمک کننده هستند. پس پیشنهاد می کنیم برای افزایش کنترل و دقت از این ابزارها نیز کمک بگیرید.

• پاک کننده نوک هویه

تمیزکننده های نوک هویه به صورت پد و سیم نسوز در بازار موجود هستند. با استفاده از پد تمیزکننده نوک هویه ، از ایجاد هرگونه دوده و اکسید روی نوک هویه جلوگیری می شود و به این ترتیب اتصالات بهتری ایجاد می شود.

ابتدا دستگاه هویه را آماده کنید. توجه داشته باشید که از نوک هویه مناسب برای لحیم کاری قطعات کوچک مثل نوک های مخروطی شکل با نوک تیز استفاده کنید تا دقت لحیم کار را افزایش دهد.
همانطور که پیش تر نیز اشاره شد، برای لحیم کاری قطعات کوچک از ذره بین استفاده کنید.
دمای هویه را تنظیم کنید زیرا اگر دمای دستگاه بیش از حد باشد احتمال اکسیداسیون و سوختگی و آسیب به قطعات را افزایش می دهد. از طرف دیگر اگر دما از حد نیاز پایین تر باشد، قلطع به خوبی ذوب نخواهد شد.
پس از آماده کردن شرایط مذکور، قطعه را در محل مورد نظر قرار داده و هویه را در یک دست و سیم لحیم را در دست دیگر خود بگیرید. هویه را به قطعه مورد نظر نزدیک کنید و کمی از سیم لحیم را نیز همزمان در محل قرار دهید. 2 الی 3 ثانیه منتظر بمانید و سپس هویه را بردارید. در این فرصت باید کمی صبر کنید تا لحیم خود را بگیرد و در جای خود سفت شود.
