برد مدار چاپی یا PCB) Printed Circuit Board) یکی از اجزای مهم در صنعت الکترونیک محسوب می شود که امکان اتصال و پشتیبانی مکانیکی قطعات الکترونیکی را فراهم می کند. این بردها به عنوان ستون فقرات تجهیزات الکترونیکی، نقش مهمی در عملکرد، پایداری و طول عمر مدارها دارند. طراحی و ساخت PCB نیازمند رعایت پارامترهای فنی است که از جمله مهم ترین آن ها، ضخامت برد و لایه های مختلف آن می باشد. ضخامت برد نه تنها بر استحکام مکانیکی تاثیرگذار است، بلکه جریان عبوری، توان حرارتی و حتی قابلیت تولید مدار را نیز تحت تاثیر قرار می دهد. به همین دلیل درک اصول تعیین ضخامت PCB و عوامل موثر بر آن، برای مهندسان طراحی و تولید مدارهای الکترونیکی از اهمیت بالایی برخوردار است.

از این رو قصد داریم در این اطلاعات لازم جهت آشنایی با ضخامت بردهای مدار چاپی (PCB) اهمیت برد مدار چاپی در الکترونیک ، ضخامت استاندارد برد مدار چاپی و دلایل آن ، عوامل موثر بر ضخامت برد مدار چاپی و ضخامت لایه ها در برد مدار چاپی را در اختیارتان قرار دهیم. البته لازم به ذکر است که شناخت ضخامت برد تنها بخشی از فرایند کار با PCB است، بخش دیگر مربوط به نگه داری و تعمیر آن با استفاده از انواع اسپری تعمیرات برد می شود.

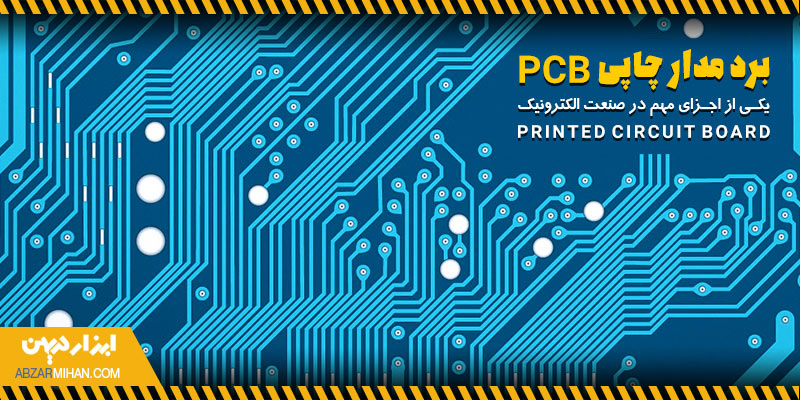

برد مدار چاپی یکی از اجزای مهم در صنعت الکترونیک

برد مدار چاپی چیست ؟

برد مدار چاپی یا PCB یک سکوی الکترونیکی است که برای اتصال، نگهداری و پشتیبانی مکانیکی قطعات الکترونیکی طراحی شده است. این بردها معمولا از مواد عایق مثل FR-4 (رزین اپوکسی تقویت شده با فایبرگلاس) ساخته می شوند  و روی آن ها لایه های مس جهت هدایت جریان های الکتریکی قرار می گیرد. PCB ها می توانند به صورت تک لایه، دو لایه یا چند لایه تولید شوند که بسته به پیچیدگی مدار، تعداد لایه ها و نحوه قرارگیری مسیرهای الکتریکی متفاوت است.
وظیفه اصلی PCB، ایجاد مسیرهای الکتریکی استاندارد و قابل اعتماد بین قطعات است تا جریان مورد نیاز مدار به صورت یکنواخت و ایمن عبور کند. در واقع این بردها جایگزین سیم کشی دستی سنتی شده اند و امکان تولید انبوه مدارهای پیچیده با دقت بالا را فراهم می کنند. علاوه بر این، طراحی مناسب PCB می تواند تداخل های الکترومغناطیسی، افت ولتاژ و گرمای تولیدی را کنترل نماید که برای عملکرد صحیح تجهیزات الکترونیکی بسیار مهم و حیاتی است.

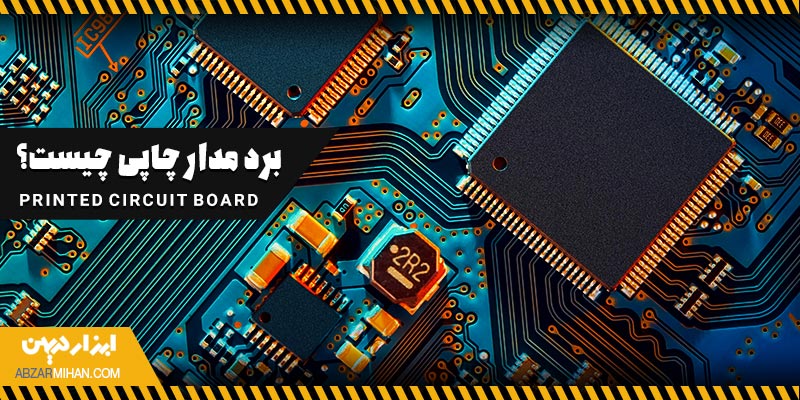

برد مدار چاپی یک سکوی الکترونیکی برای اتصال، نگهداری و پشتیبانی مکانیکی قطعات الکترونیکی

ضمنا بردهای مدار چاپی ممکن است در طول زمان و به تدریج دچار آلودگی و یا اتصال ناقص شوند، در چنین شرایطی استفاده از اسپری های تخصصی مثل اسپری کنتاکت شور خشک یا اسپری کنتاکت شور چرب بسیار کمک کننده خواهد بود.

اهمیت برد مدار چاپی در الکترونیک

برد مدار چاپی، ستون فقرات هر دستگاه الکترونیکی محسوب می شود و نقش مهمی در عملکرد و ایمنی مدار دارد. اهمیت PCB را می توان از چند جهت بررسی کرد که عبارتنداز:
  • پشتیبانی مکانیکی قطعات: برد مدار چاپی، پایه ای محکم برای نصب قطعات مانند تراشه ها، مقاومت ها، خازن ها و آی سی ها فراهم می کند. بدون PCB، قرارگیری دقیق و ثابت این قطعات در مدار امکان پذیری نمی باشد.
  • هدایت جریان و یکپارچگی مدار: مسیرهای مسی روی برد، جریان های الکتریکی را به شکل کنترل شده هدایت می کنند و از اتصال کوتاه یا افت ولتاژ ناخواسته جلوگیری می کنند. طراحی دقیق این مسیرها برای عملکرد صحیح مدار و جلوگیری از تولید حرارت اضافی ضروری است.
  • کاهش پیچیدگی و افزایش قابلیت تولید انبوه: استفاده از PCB جایگزین سیم کشی دستی و پیچیده شده و امکان تولید انبوه مدارهای پیچیده با دقت بالا را فراهم می کند. این موضوع برای صنایع مدرن مثل مخابرات، خودرو، تجهیزات صنعتی و پزشکی از اهمیت بالایی برخوردار است.
  • کنترل تداخل های الکترومغناطیسی و حرارتی: طراحی لایه ها و مسیرهای PCB می تواند تاثیر نویز الکترومغناطیسی را کاهش داده و توزیع حرارت را بهبود بخشد که در عملکرد مدارهای با فرکانس بالا یا مدارهای توان بالا بسیار مهم است.
به طور  کلی، کیفیت و طراحی PCB تاثیر مستقیمی در ایمنی، طول عمر و کارایی مدارهای الکترونیکی دارد و این اهمیت، نقش تعیین ضخامت برد و انتخاب لایه ها را دو چندان می کند. البته حفظ کیفیت و جلوگیری از خرابی در بردهای مدار چاپی تنها به طراحی بستگی ندارد، بلکه استفاده از موادی مثل اسپری هوای فشرده برای زدودن گرد و غبار یا اسپری کف تمیز کننده برد نیز بسیار کمک کننده است.

ضخامت استاندارد برد مدار چاپی

ضخامت برد مدار چاپی یکی از مهم ترین پارامترهای طراحی و تولید PCB است که به طور مستقیم بر استحکام مکانیکی، هدایت جریان، توزیع حرارت و قابلیت تولیدی مدار تاثیرگذار است. انتخاب ضخامت مناسب، بسته به کاربرد و نوع مدار اهمیت بالایی دارد.

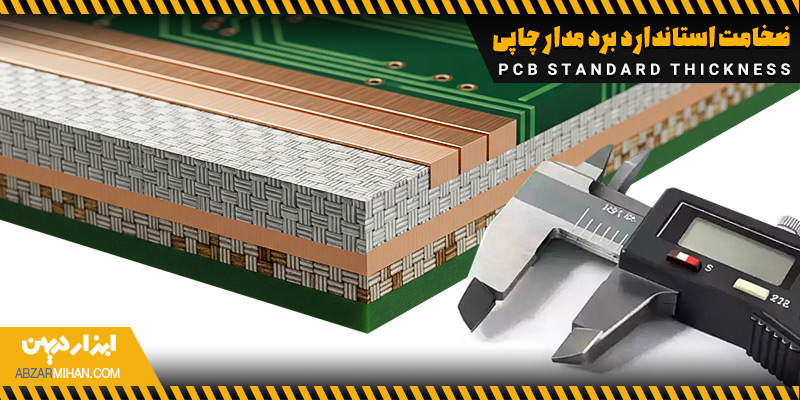

ضخامت برد مدار چاپی یکی از مهم ترین پارامترهای طراحی و تولید PCB است

ضخامت های استاندارد برد مدار چاپی عبارتنداز:

  • 0.63 میلی متر: این ضخامت معمولا در مدارهای سبک و دستگاه های کوچک با نیاز به انعطاف پذیری بالا، استفاده می شود.
  • 1.6 میلی متر: متداول ترین ضخامت در PCBهای تجاری 1.6 میلی متر است که تعادل مناسبی بین استحکام مکانیکی و هدیات جریان ارائه می دهد.
  • 2.4 میلی متر و بالاتر: در مدارهای صنعتی یا بردهایی با جریان های بالا و استحکام مکانیکی بالا استفاده می شوند.

عوامل موثر بر ضخامت برد مدار چاپی

ضخامت نهایی یک PCB تحت تاثیر چندین عامل فنی قرار می گیرد که هر یک، عملکرد، استحکام و قابلیت تولید برد را تعیین می کنند. این عوامل عبارتنداز:
  • تعداد لایه ها: بردهای چند لایه برای فراهم شدن فضای کافی برای لایه های مسی و عایق و برای انجام اتصال صحیح بین لایه ها، به ضخامت بیشتری نیاز دارند. بردهای تک لایه معمولا نازک تر هستند و انعطاف بیشتری دارند.
  • جریان عبوری و توان حرارتی: هر چه جریان عبوری بیشتر باشد، برد به ضخامت بیشتری برای مسیرهای مسی و لایه های عایق نیاز دارد تا گرمای تولیدی بهتر پراکنده شده و افت ولتاژ کاهش یابد.
  • فرکانس کاری: مدارهای با فرکانس بالا، به امپدانس و نویز حساسیت بیشتری دارند، بنابراین ضخامت لایه های عایق و فاصله بین لازه ها باید با دقت طراحی شود.
  • نوع مواد اولیه: جنس هسته عایق (مثل FR-4، پلی ایمید یا CEM-1) و کیفیت مس استفاده شده، می تواند ضخامت مورد نیاز برای تحمل شرایط کاری را تحت تاثیر قرار دهد.
  • ملاحظات مکانیکی و محیطی: بردهایی که در شرایط لرزش، شوک مکانیکی یا دمای بالا استفاده می شوند، می بایست از ضخامت بیشتری برخوردار باشند تا از شکست و ترک خوردگی جلوگیری شود.
  • محدودیت های تولید و هزینه: ضخامت های غیر استاندارد ممکن است فرایند تولید را پیچیده کرده و هزینه ها را افزایش دهند.
عوامل مذکور، باعث می شوند که هر برد مدار چاپی با توجه به کاربرد خاص خود، ضخامت متفاوتی داشته باشد و اهمیت بررسی دقیق آن برای مهندسان طراحی PCB بسیار بالاست. زیرا این پارامتر به طور مستقیم بر عملکرد، استحکام و قابلیت تولید مدار موثر است

ضخامت لایه ها در برد مدار چاپی

بردهای مدار چاپی چند لایه از ترکیب لایه های مسی، لایه های عایق و لایه های سیگنال/قدرت تشکیل شده اند و هر لایه در عملکرد مدار نقش مشخصی دارد. ضخامت هر لایه به صورت تخصصی تعیین می شود تا تعادل بین هدایت الکتریکی، استحکام مکانیکی و کنترل حرارت برقرار شود.

و اما ضخامت هر لایه در برد مدار چاپی :

  • لایه های مسی:

ضخامت رایج: 1 تا 3 اونس مس در هر فوت مربع

وظیفه: هدایت جریان های الکتریکی و تشکیل مسیرهای سیگنال و قدرت

نکته: هر چه جریان عبوری بیشتر باشد، ضخامت مس افزایش می یابد تا مقاومت مسیر کاهش یافته و گرمای تولیدی پراکنده شود.
  • لایه های عایق:

ضخامت رایج: با توجه به نوع PCB، بین 0.1 تا 0.3 میلی متر برای هر لایه

وظیفه: جداسازی لایه های مسی، کنترل امپدانس، کاهش نویز و تحمل فشار مکانیکی بین لایه ها.

  • لایه های سیگنال و قدرت:
در بردهای چند لایه، مسیرهای سیگنال و قدرت معمولا در لایه های مجزا قرار می گیرند. ضخامت لایه های سیگنال معمولا کم تر از لایه های قدرت است تا فضای کافی برای مسیریابی دقیق فراهم شود.
  • لایه های محافظ:

ضخامت ماسک لحیم کاری: معمولا 20 تا 30 میکرون

وظیفه: جلوگیری از اتصال کوتاه، حفاظت از مسیرهای مسی و افزایش دوام برد.
